三維數據比對測量解決方案
現代化的交通工具與工業自動化發展中各種不同大小復雜的零部件在生產時同樣離不開高科技檢測工具的支持，PMT便攜測量臂為此提供了高精度高效率極為便攜的測量解決方案。下圖是某廠家自動化生產線產品自檢檢具，PMT-Arm即時可視化完美的展現了加工裝配和設計的差異。

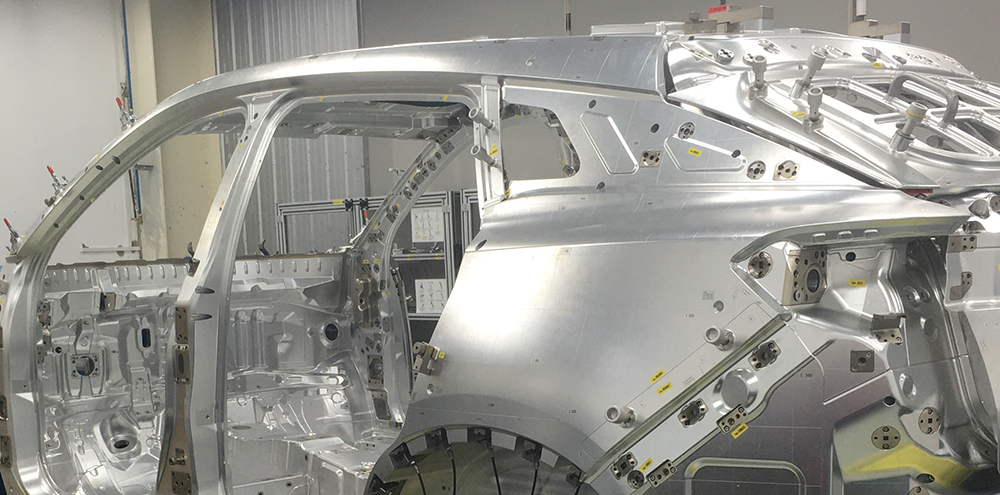

1、加工后的整車檢具。由于加工以及裝配過程存在各種不確定因素，實際成品與設計存在一定誤差。

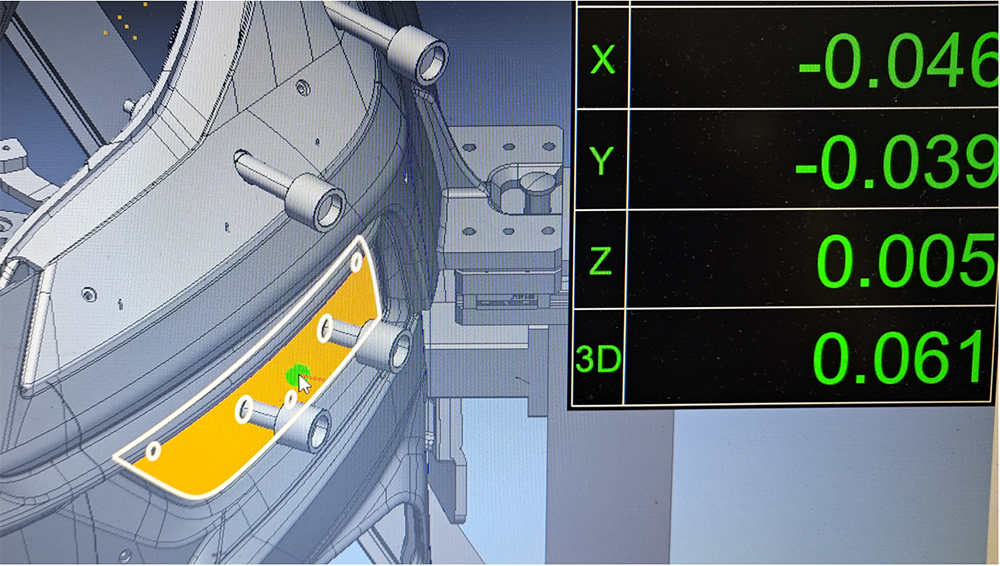

2、然后我們用PMT-Arm進行比對數模進行檢測查找誤差，并實時可視化的體現誤差位置以及誤差大小，提供給客戶分析，客戶根據我們使用PMT-Arm提供的誤差位置與大小及時提出正確合理的整改方案。
過去，客戶使用傳統的卡尺，角度規等來測量結構件需要花費一天的時間而且有些特殊尺寸還不準確。自從運用了我們的測量解決方案之后，不但測量時間縮短為一個小時，還能夠測量每個部件上數量眾多的安裝孔，同時還能現場分析數據。這種測量部件上復雜對象的功能過去根本不可能實現。

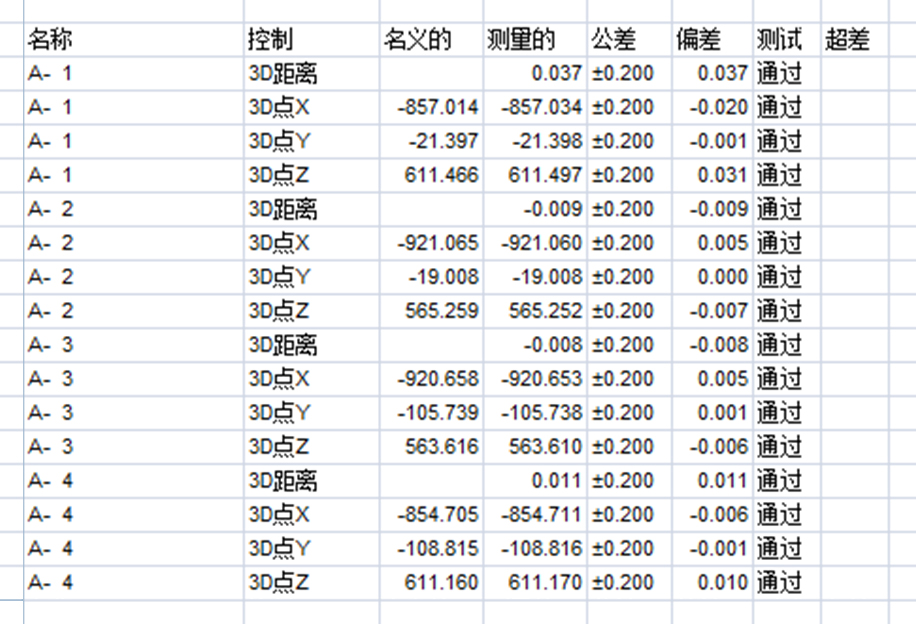

3、客戶整改結束后使用PMT采集保留最終數據報告提供給客戶，作為客戶產品狀態的參照依據。
4、按照客戶需求導出測量數據為通用數模格式。
結論：在整個檢測過程中，PMT-Arm提供了眾多測量工具所不具備的優勢：1)高精度 2)便攜 3)高效率 4)適用各種復雜形狀大小零件檢測 5)實時可視化體現與設計理論數據誤差位置和誤差大小 6)更直觀的圖片形式的分析報告 7)傳統可編輯形式的報告。8)反向向設計人員提供檢測數據的通用數模格式，以便設計人員在各種三維繪圖軟件中再處理。
