橋式機型三坐標采用歷經歷史驗證的機械結構設計，能夠滿足各種尺寸零部件的測量需要。將被測物體置于三坐標測量空間，可獲得被測物體上各測點的坐標位置，根據這些點的空間坐標值，經計算求出被測物體。
三軸矩形導軌結構
X、Y、Z三軸導軌采用天然的花崗巖矩形結構，可有效降低彎曲變形所帶來的非線性誤差，并能夠保證各個空氣軸承的對稱性和匹配性，使其能夠在高速運動中保持良好的可靠性和穩定性，確保機器具有優異的動態特性。
運動中心驅動技術
運動中心驅動能保證主機平穩運行，Y軸采用光軸摩擦傳動，X、Z軸采用單根皮帶柔性傳動(比擬柔 性齒條和齒輪副)，電機隨著運動部件移動，避免 因傳動原因而產生的傳動遠端和近端差異，可極大提高傳動的平穩性和機器的整體定位精度，并有效降低后期的維護成本。
四面環抱式空氣
三軸導軌均采用空氣軸承的環抱式對稱設計，極大降低了結構件的變形對機器穩定性的影響，有效地增強了運動部件的抗彎抗扭轉能力，提高機器的剛性和穩定性。
氣缸平衡動滑輪快速響應
Z軸采用氣缸平衡動滑輪快速響應機構，應用動滑輪皮帶柔性傳動機構，可將氣缸行程減小1/2，并且氣缸置于Z軸之外，提高了氣缸的快速響應能力，同時避免氣缸氣流波動對Z軸產生的偏擺影響。
氣路分離獨立控制
主氣路分成五路分氣流，分別由精密調壓閥來控制各路氣流狀態，使機器的承重面和導向面均能得到合理的氣流分配，使整體機器氣流達到優質狀態。
防塵防護設計
X、Y軸頂端設置有防塵防護結構,避免機器導軌落上灰塵,保證了空氣軸承能夠在清潔的環境中運行，極大地避免了機器故障的發生。
極優花崗巖
整機臺面和導軌均采用熱膨脹系數低、無應力變形、剛性強等特點的極優花崗巖材質，具有超強的穩定性，花崗巖臺面承重高達4500kg。
FUTURE系列三坐標的參數信息：
1. 采用移動橋式結構設計，是PMT公司的高端三坐標計量設備；

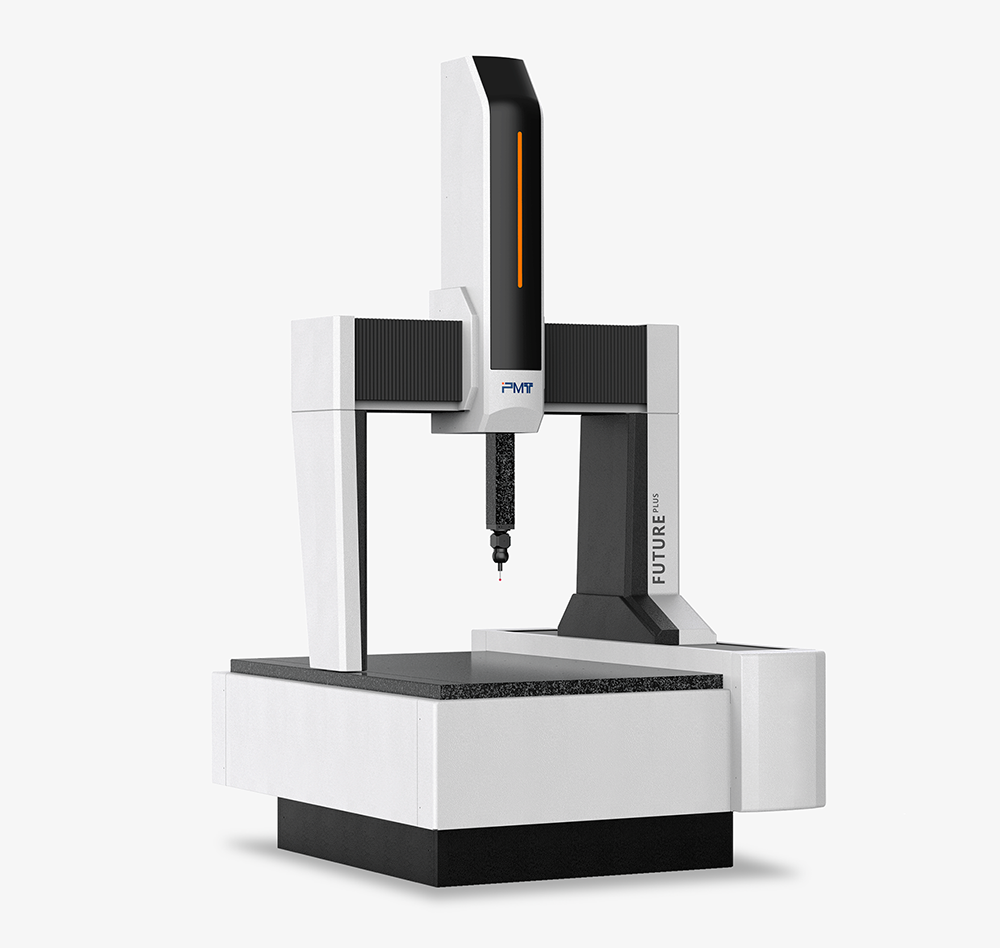

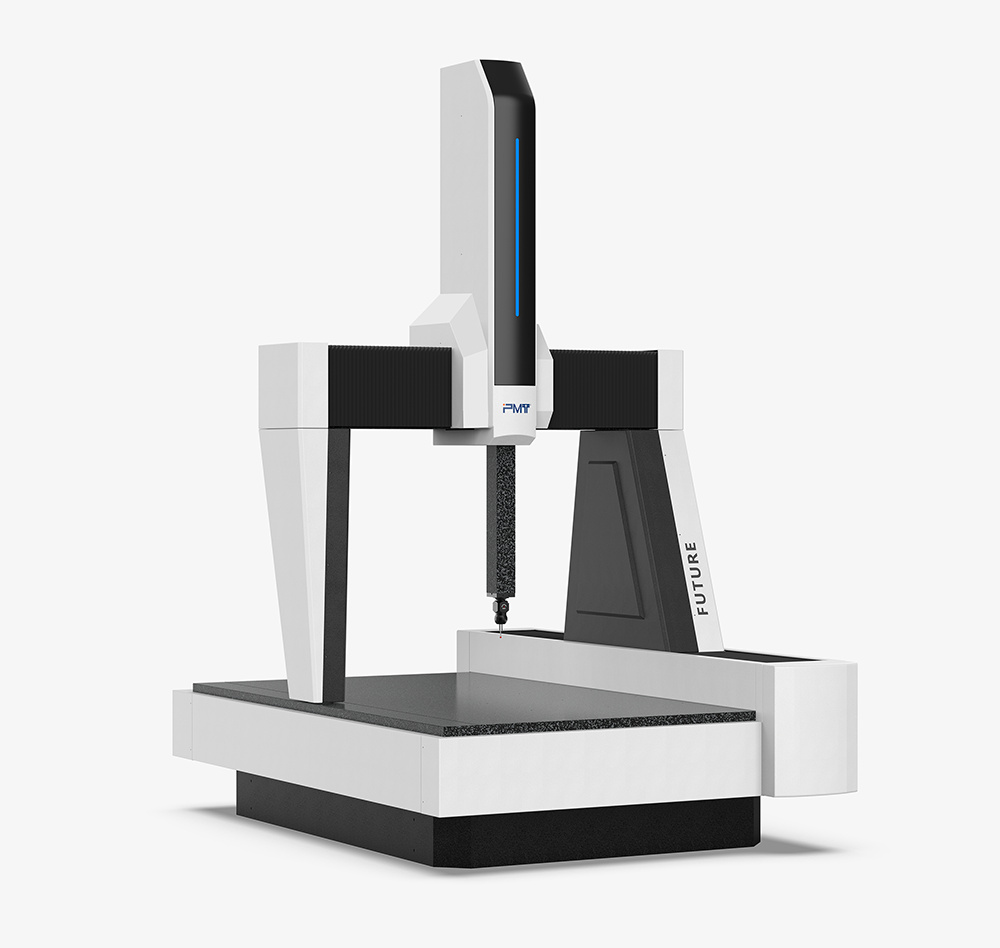

2. 分為FUTUREPLUS、FUTURE 兩種型號，每種型號分別有17種機型可供選擇；
3. 產品精度依據ISO 10360-2:2009標準；
4. 可兼容各種主流第三方測量軟件；
如需了解更多信息，請郵件或致電索取技術樣本。
